Cấu Tạo Cơ Bản Của Tủ Môi Trường

Giới thiệu chung về tủ môi trường

Tủ môi trường (Environmental Test Chamber) là thiết bị chuyên dụng dùng để mô phỏng các điều kiện môi trường khắc nghiệt như nhiệt độ cao – thấp, độ ẩm, chu kỳ nhiệt, nhằm kiểm tra độ bền, độ ổn định và tuổi thọ của sản phẩm. Thiết bị này được sử dụng rộng rãi trong các lĩnh vực điện tử, pin – năng lượng, vật liệu, ô tô, hàng không, thực phẩm và dược phẩm.

Để đảm bảo độ chính xác và vận hành ổn định, tủ môi trường được cấu tạo từ nhiều bộ phận chuyên biệt, liên kết chặt chẽ với nhau.

Cấu tạo cơ bản của tủ môi trường

1. Vỏ tủ và lớp cách nhiệt

Vỏ tủ thường được chế tạo từ thép sơn tĩnh điện hoặc inox, có độ bền cao và khả năng chống ăn mòn tốt.
Bên trong vỏ là lớp cách nhiệt polyurethane (PU) hoặc bông thủy tinh, giúp:

• Hạn chế thất thoát nhiệt

• Tăng hiệu suất làm lạnh và gia nhiệt

• Đảm bảo an toàn khi vận hành

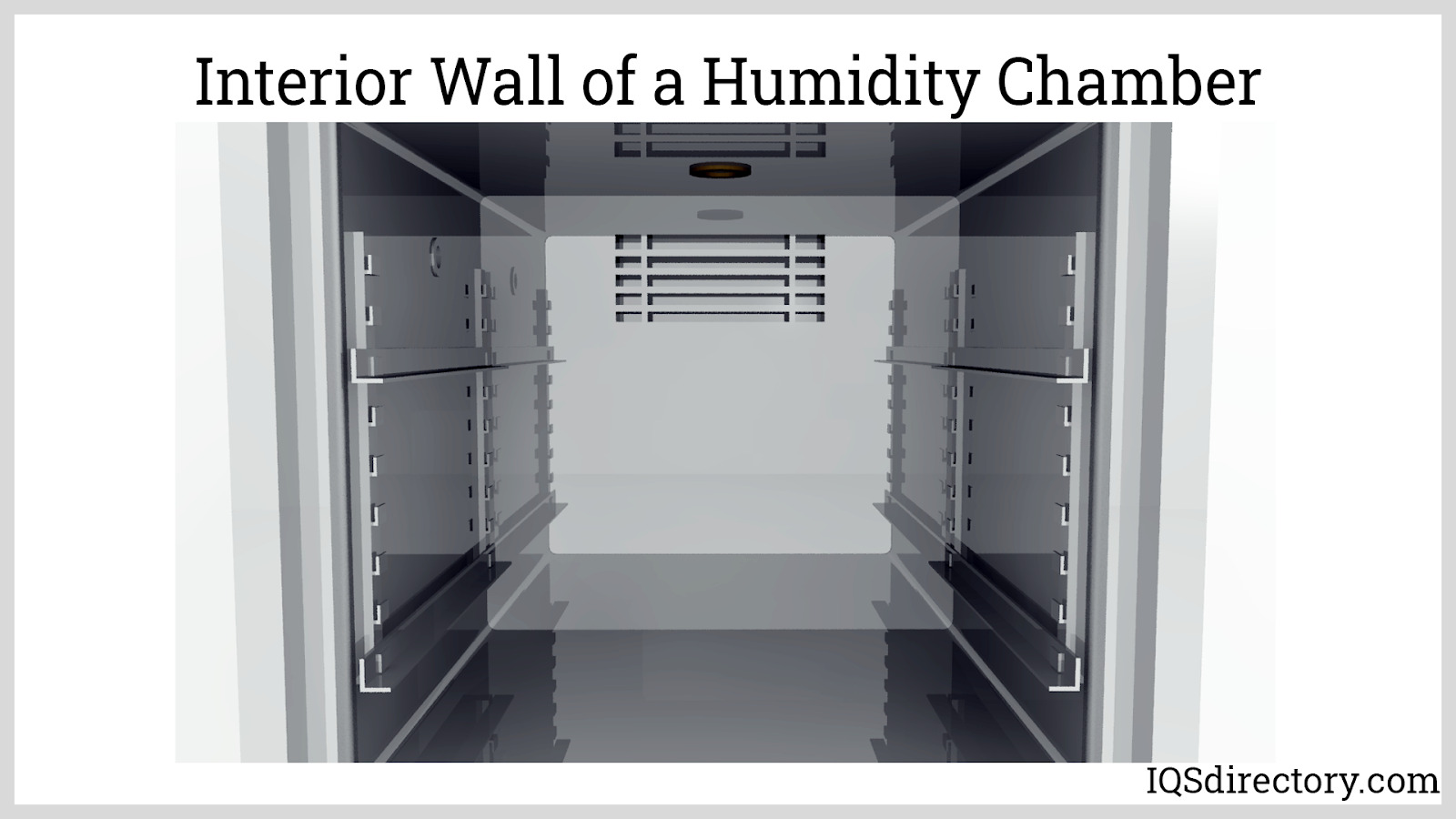

2. Buồng thử nghiệm (Buồng làm việc)

Buồng thử nghiệm là khu vực đặt mẫu kiểm tra, thường làm từ inox SUS304 hoặc vật liệu chống gỉ, chịu nhiệt và độ ẩm cao.
Đặc điểm chính:

• Bề mặt nhẵn, dễ vệ sinh

• Không phản ứng với mẫu thử

• Thiết kế tối ưu để luồng khí lưu thông đều

3. Hệ thống gia nhiệt

Hệ thống gia nhiệt sử dụng điện trở nhiệt hoặc thanh nhiệt công suất cao, giúp:

• Tăng nhiệt độ nhanh và ổn định

• Phân bố nhiệt đồng đều trong buồng thử

• Hoạt động chính xác theo chương trình cài đặt

Bộ phận này được điều khiển tự động thông qua bộ điều khiển trung tâm.

4. Hệ thống làm lạnh

Hệ thống làm lạnh thường sử dụng máy nén lạnh (compressor) kết hợp môi chất lạnh chuyên dụng.
Chức năng chính:

• Tạo và duy trì nhiệt độ thấp theo yêu cầu

• Hoạt động ổn định trong dải nhiệt rộng

• Đảm bảo độ chính xác cao khi thử nghiệm dài hạn

Một số tủ cao cấp sử dụng hệ thống làm lạnh hai cấp để đạt nhiệt độ rất thấp.

5. Hệ thống tạo và kiểm soát độ ẩm

Đối với tủ môi trường nhiệt độ – độ ẩm, hệ thống tạo ẩm là bộ phận không thể thiếu, bao gồm:

• Bộ gia nhiệt nước tạo hơi ẩm

• Cảm biến đo độ ẩm chính xác cao

• Hệ thống cấp và thoát nước tự động

Hệ thống này giúp kiểm soát độ ẩm ổn định, phù hợp với các bài test tiêu chuẩn.

6. Hệ thống tuần hoàn gió

Quạt tuần hoàn và ống dẫn khí được bố trí khoa học nhằm:

• Phân bố nhiệt và độ ẩm đồng đều

• Tránh hiện tượng chênh lệch nhiệt độ giữa các vị trí

• Đảm bảo kết quả thử nghiệm chính xác

7. Bộ điều khiển và màn hình hiển thị

Bộ điều khiển trung tâm (PLC hoặc controller chuyên dụng) là “bộ não” của tủ môi trường.
Chức năng chính:

• Cài đặt chương trình thử nghiệm

• Giám sát nhiệt độ, độ ẩm theo thời gian thực

• Cảnh báo lỗi và lưu trữ dữ liệu

Màn hình cảm ứng giúp người vận hành thao tác dễ dàng và trực quan.

8. Hệ thống an toàn

Để đảm bảo an toàn cho người và thiết bị, tủ môi trường được trang bị:

• Cầu chì và rơ-le bảo vệ quá nhiệt

• Cảm biến áp suất và cảnh báo lỗi

• Cơ chế tự động ngắt khi xảy ra sự cố

Kết luận

Cấu tạo của tủ môi trường là sự kết hợp đồng bộ giữa kết cấu cơ khí, hệ thống nhiệt – lạnh, điều khiển tự động và các giải pháp an toàn. Việc hiểu rõ cấu tạo cơ bản giúp doanh nghiệp lựa chọn đúng thiết bị, sử dụng hiệu quả và kéo dài tuổi thọ hệ thống thử nghiệm.
